Одним из важнейших этапов техпроцесса рециклинга, самым непосредственным образом влияющих на качество вторичного полимера, является очистка полимерного расплава. Для осуществления данной операции предназначена новая разработка компании Break Machinery, получившая название DUO, — система двойной фильтрации, которая позволяет добиться максимальной производительности линии и гарантирует при этом высокое качество продукции на выходе. Специфическая форма дисковидного скребкового ножа и инновационная система сброса примесей обеспечивают быстрое и контролируемое удаление посторонних включений, а также способствуют сокращению объема отходов.
Система DUO оборудована двумя перфорированными фильтрующими дисками (измельчителями), что позволяет увеличить зону фильтрации и, соответственно, повысить производительность данного устройства. Для удаления загрязнителей с фильтр-дисков между ними помещен вращающийся дисковидный скребковый нож, по обеим сторонам которого установлены режущие пластины. Геометрические характеристики ножа предотвращают повторное попадание отфильтрованных примесей в расплав полимера. Поверхность фильтров все время остается чистой, благодаря чему они могут работать дольше по сравнению с традиционно используемыми системами. Великолепные функциональные характеристики DUO объясняются тем, что важнейшие компоненты данной системы производятся с использованием передовых лазерных технологий. Перфорация дисков осуществляется при помощи новейшего лазерного оборудования, после чего они подвергаются специальной обработке, которая обеспечивает сопротивление износу. Коническая форма отверстий облегчает протекание расплава.

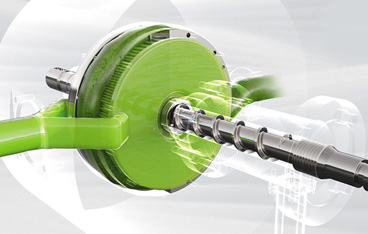

На рис. 1 показана схема работы устройства. Полимерный расплав (1) направляется в фильтровальную камеру (2) и пропускается сквозь два фильтрующих диска (3), расположенных один напротив другого. Между ними помещен дисковидный скребковый нож (4) с установленными сменными режущими пластинами, который, вращаясь, удаляет загрязнители с фильтров и направляет их в поток (5). Центральная часть этого диска сообщается со специальным разгрузочным шнеком (6), который обеспечивает сброс примесей. После фильтрации расплав (7) попадает в питающий канал (8), при помощи которого доставляется на следующий этап переработки.
Использование метода двойной фильтрации дает возможность уменьшить размер фильтровальной камеры и увеличить доступную фильтрующую поверхность устройства, которое способно обеспечивать непрерывный техпроцесс при постоянном давлении. DUO изготавливается из высококачественных стальных сплавов, при этом большинство деталей, испытывающих рабочие нагрузки, получают специальную обработку, повышающую их износостойкость. Установка проектировалась таким образом, чтобы гарантировать устойчивое функционирование при рабочем давлении в системе, доходящем до 350 бар. Специальная геометрия дисковидного скребкового ножа, оснащенного шестью режущими пластинами, обеспечивает идеальную очистку даже при низкой скорости вращения. Загрязнители удаляются от обеих фильтрующих поверхностей одним потоком при помощи специального шнека. Система рассчитана на очистку сильно загрязненного пластика (объем посторонних включений может составлять до 15% от общего веса вторсырья). Примеси могут быть самыми разными: бумага, древесина, алюминий, медь и так далее.
Возможность регулирования скорости вращения разгрузочного шнека позволяет успешно перерабатывать даже самые загрязненные материалы, при этом сервисные мероприятия и операции, связанные с заменой фильтров и режущих пластин, не требуют демонтажа каких-либо деталей установки. Плановое обслуживание оборудования может быть проведено легко и быстро непосредственно на территории предприятия. Технология непрерывной фильтрации при постоянном давлении обеспечивает максимальную производительность промышленной линии. Эффективная работа системы очистки продлевает срок службы фильтров, снижая тем самым потребность в покупке расходников.
